2x2偏振分束器（合束器）
產品型號：PBCS-XX
所屬品牌：INNOALL
產品簡介：2x2偏振分束器（合束器）可特殊定制。
雙偏振光束組合器/分離器，2×2 偏振分束器/合束器 （PBS / PBC），是一種緊湊的高性能光波組件，其將兩個正交偏振信號組合或分成一個或兩個輸出光纖。 最普遍的應用是偏振模色散補償器，EDFA，拉曼放大器，相干電信系統和光纖傳感器中。 它具有高消光比和低插入損耗的特點。
產品特點 低附加損耗 高穩定性和可 高消光比 | 產品應用 光纖傳感 光纖激光器和光放大器 實驗室研究 |
產品規格
單位 | 標準值 | ||
中心波長 | nm | 1310 or 1064 | |
帶寬范圍 | nm | ±10 | |
附加損耗 | dB | <1.3 | |
消光比 | dB | >20 | |
回波損耗 | dB | >45 | |
承受功率 | mW | 500 | |
拉伸載荷 | N | <5 | |
光纖類型 | / | PM 980 Panda fiber | |
操作溫度 | ℃ | -5 to +50 | |
儲存溫度 | ℃ | -20 to +85 | |
備注：以上為不含接頭的測試數據。

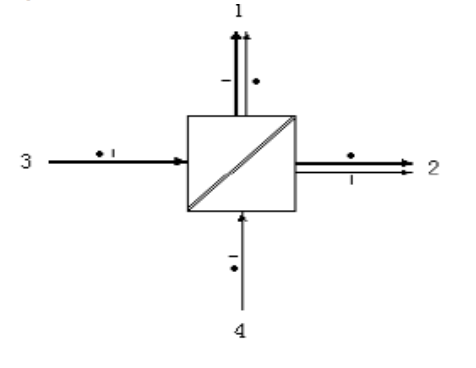

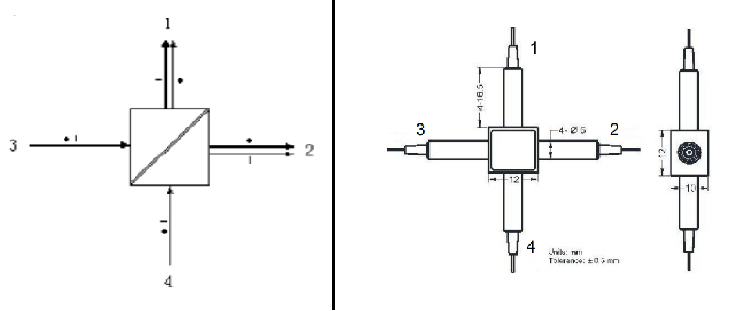

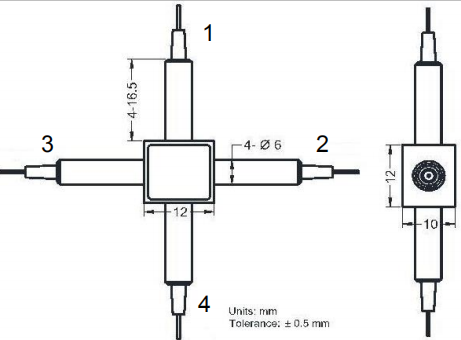

光路圖 尺寸圖
訂購信息
波長 | 套管類型 | 尾纖長度 | 接頭類型 | Fiber type for port 3&4 |
1030=1030nm 1064=1064nm XX=Specify | B=250um bare fiber L=900um loose tube XX=Specify | 05=0.5m 08=0.8m 10=1.0m 15=1.5m XX=Specify | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC XX=Specify | 1= HI1060 (Standard) 2= Slow axis aligned 45° to Port 1 3= Slow axis aligned to Port 1 |
