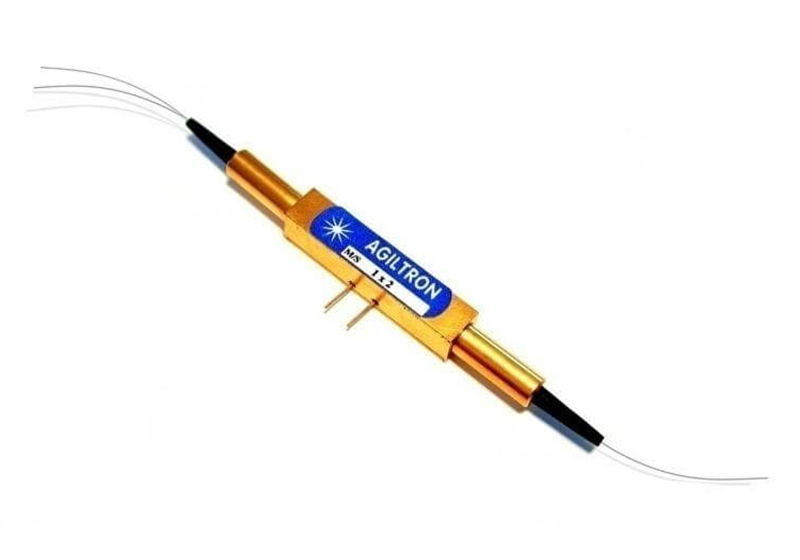

ns納秒光開關(Agiltron)
產品型號：NSSW
所屬品牌：Agiltron
產品簡介：該NanoSpeedTM納秒級高速光開關系列具有超低損耗（<1dB）、偏振無關、雙向、覆蓋波長從500nm到2000nm、高達10W的高光功率處理和寬工作溫度范圍（-50°C到+90°C）
深圳因諾爾代理的超快高速納秒級光開關，具有超高的性能和競爭力的價格。該NanoSpeedTM開關系列具有超低損耗（<1dB）、偏振無關、雙向、覆蓋波長從500nm到2000nm、高達10W的高光功率處理和寬工作溫度范圍（-50°C到+90°C）。開關分為具有響應的“超快”（<5ns上升/下降，最高1MHz重復）或（4ns上升，最高1MHz重復）、具有響應的的“高級”（<50ns上升/降落，最高1M赫茲重復）和具有響應的（<100ns上升/落下，最高500KHz重復）的“標準”。光開關在光路中沒有移動部件和有機材料的情況下是高度可靠的。他們通過了嚴格的Telcordia和太空資格認證。配置有1×1、1×2、1×4和2×2，有偏振無關和偏振維持兩種版本。
|
|
技術指標
技術指標 | 單位 | 1x1納秒光開關 | 1x2納秒光開關 | 2x2納秒光開關 | 1x4納秒光開關 | 4x4納秒光開關 | |||||||||||
最小 | 典型值 | 最大 | 最小 | 典型值 | 最大 | 最小 | 典型值 | 最大 | 最小 | 典型值 | 最大 | 最小 | 典型值 | 最大 | |||
工作波長 | nm | 780 | 1650 | 780 | 1650 | 780 | 1650 | 780 | 1650 | 780 | 1650 | ||||||
損耗 | 1260~1650 | nm | 0.6 | 1.0 | 0.6 | 1.0 | 0.8 | 1.2 | 1.4 | 2.0 | 3.0 | 3.5 | |||||
960~1260 | nm | 0.8 | 1.3 | 0.8 | 1.3 | 1.0 | 1.3 | 2.0 | 2.6 | 3.2 | 4.0 | ||||||
780~960 | nm | 1.0 | 1.5 | 1.0 | 1.5 | 1.2 | 1.7 | 2.2 | 2.8 | 4.0 | 5.0 | ||||||
偏振相關損耗 | dB | ≤0.3 （Typ.:0.15） | |||||||||||||||
偏振模色散 | dB | ≤0.3 （Typ.:0.10） | |||||||||||||||
溫度相關損耗 | dB | ≤0.5（Typ.:0.25） | |||||||||||||||
回?fù)p | dB | ≥45（Typ.:50） | |||||||||||||||
響應時間 | ns | ≤300 （Rise, Fall) | |||||||||||||||
重復率 | Cycles | 10 | |||||||||||||||
工作功率 | mW | ≤500 | |||||||||||||||
工作溫度 | ℃ | -5~70 | |||||||||||||||
儲存溫度 | ℃ | -40~85 | |||||||||||||||
支持定制化，保偏和高功率規格可選
建議選用原廠驅動，標準驅動(DC-5kHz），可選100kHz，300kHz或500kHz.
訂購信息
Model | 型號 | 波長 | 配置 | 光纖型號 | 光纜 | 纖長 | 接頭類型 | 功率 |
NSSW- | 11=1x1 | 1=1060 | 1=單級 | 1=SMF-28 | 1=裸纖 | 1=0.25米 | 1=無 | 1=常規 |
12=1x2 | 3=1310 | 2=雙極 | 2=HI1060 | 3=900um松套 | 2=0.5米 | 2=FC/PC | A=1W | |
22=2x2 | 4=1410 | 5=PM1550 | 0=Special | 3=1.0米 | 3=FC/APC | B=2W | ||
14=1x4 | 5=1550 | 9=PM980 | 0=Special | 4=SC/PC | C=5W | |||
44=4x4 | 0=Special | 0=Special | 5=SC/APC | D=10W | ||||
6=ST/PC | E=20W | |||||||
7=LC/PC | ||||||||
8=雙芯LC/PC | ||||||||
9=LC/APC | ||||||||
A=E2000 APC | ||||||||
0=Special |
配套產品
納秒光開關驅動：
DC-5KHz 型號: SWDR-111221112
DC-100HKz 型號: SWDR-112211112
DC-500KHz 型號: SWDR-113311112
