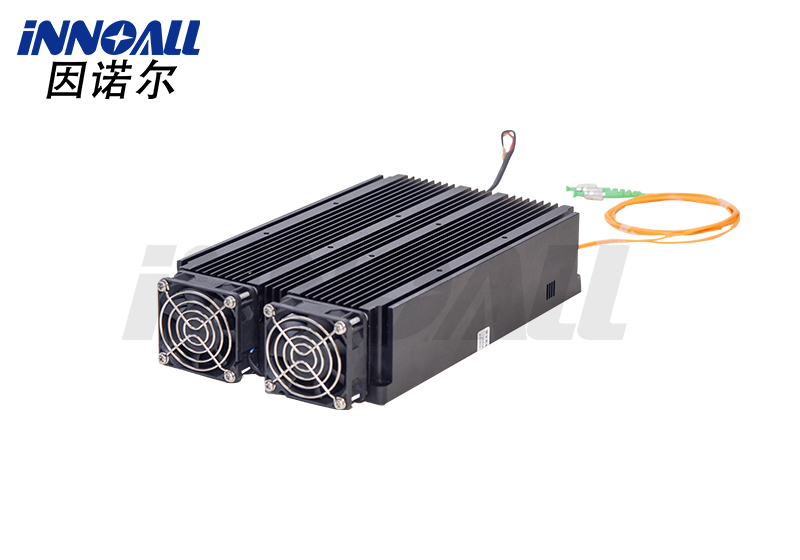

L波段高功率單模摻鉺光纖放大器
產品型號：EDFA-L-H
所屬品牌：
產品簡介：L波段高功率摻鉺光纖放大器基于光信號在摻鉺光纖中的受激光放大原理，采用專用的多級光放大設計和可靠的高功率激光散熱工藝，實現1570~1605nm波長激光的高功率輸出。具有高功率和低噪聲的優點，可用于光纖通信系統、光纖傳感、激光雷達等。
產品特征 l 覆蓋L波段 l 低噪聲 l 高輸出功率 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1570~1605 | |
輸入功率 | dBm | -6~+10 | |

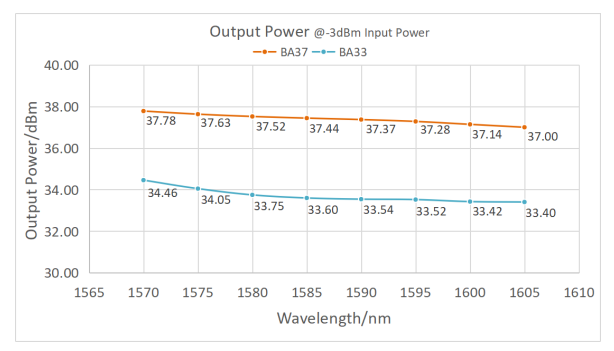

飽和輸出功率 | dBm | 27/30/33/37/40 | @-3dBm輸入 |
噪聲指數 | dB | <6.0 | @-3dBm輸入 |
偏振相關增益 | dB | <0.5 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出端隔離度 | dB | >35 | |
光功率監控 | - | 輸入光功率監控，輸出光功率監控 | |
尾纖類型 | - | SMF-28 | |
尾纖接頭類型 | - | FC/APC | *僅供用于功率測試 |
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) |
電氣和環境參數 | 臺式 | 模塊 | |
控制方式 | 按鍵 | RS232串口通信 | |
通信接口 | 可選配 | DB9 Female | |
供 電 | 100~240V AC,<150W | 12V DC, <60W | |
尺寸 | 27/30/33/35 dBm | 260(W)×320(D)×120(H)mm | 125(W)×150(D)×30(H)mm |
37/40 dBm | 360(W)×350(D)×120(H)mm | 139(W)×235(D)×70(H)mm | |
工作溫度范圍 | -5~+35°C | ||
訂購信息
EDFA-①-②-③-④-⑤
①波長 | L=L波段 |
② 放大器類型 | HP-BA=高功率BA |
③輸出功率(dBm | 27/30/33/37/40 |
④ 輸出方式 | SM=單模光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
