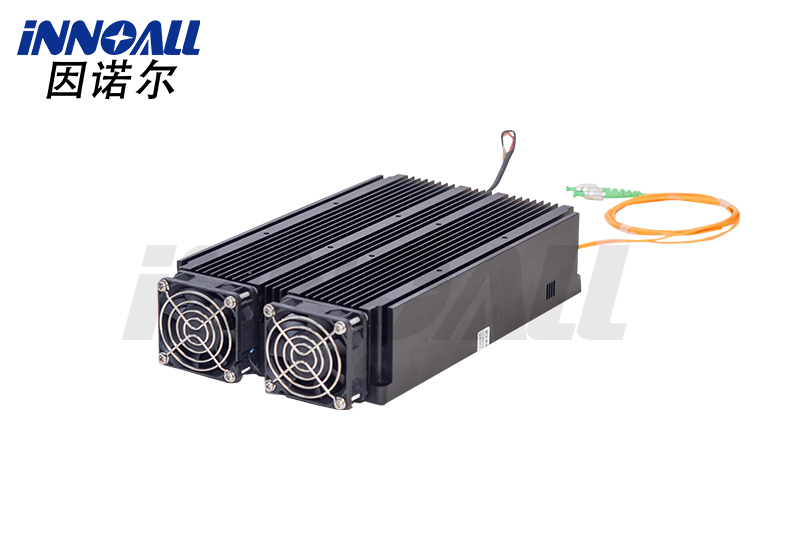

C波段保偏摻鉺光纖放大器
產品型號：EDFA-PM
所屬品牌：innoall
產品簡介：保偏摻鉺光纖放大器(EDFA-PM)是專用于保偏光纖系統的光纖放大器產品系列，具有全保偏、高增益、高功率的優點，支持上位機軟件控制，體積小巧便于集成，可根據客戶需要提供臺式或模塊式封裝，接受參數定制。
產品特征 l 高增益系數 l 全保偏設計 l 高輸出功率 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
光學指標 | 單位 | 典型值 | 備注 | |
型 號 | 小信號放大器PA | 功率放大器BA | ||
波長范圍 | nm | 1530~1565 | ||
輸入功率 | dBm | -30~-20 | -6~+3 | |
飽和輸出功率 | dBm | 14 | ||
17/20/23/26 | @-3dBm輸入功率 | |||
小信號增益系數 | dB | 30 | 25 | |
噪聲指數 | dB | 5 | 5 | |
偏振消光比 | dB | 23(Type)，20(Min) | ||
輸入/輸出端隔離度 | dB | >35 | ||
光功率監控 | - | 輸出光功率監控 | ||
尾纖類型 | - | PM1550保偏 | ||
尾纖接頭類型 | - | FC/APC | 慢軸對準 | |
工作模式 | - | 自動電流控制(ACC) | 自動電流控制(ACC)自動功率控制(APC) | |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 選配 | DB9 Female |
供 電 | 100~240V AC,<30W | 5V DC,<15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
訂購信息
EYDFA-①-②-③-④-⑤
①波長 | C=C波段 |
② 放大器類型 | PA=小信號放大器 BA=功率放大器 |
③飽和輸出功率(dBm | 17/20/23/26 |
④ 輸出方式 | PM=保偏光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
