光子燈籠
產品型號：PLS
所屬品牌：Phoenix Photonics

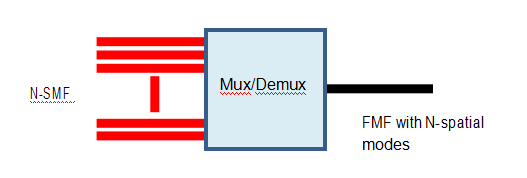

產品簡介：光子燈籠提供單分量多路復用器/多路解復用器，用于使用少模光纖（FMF）進行模式分割多路復用。 與替代方法不同，光子燈籠在與光纖傳輸相同的介質中制造，并在單個組件中提供最佳性能，緊湊的格式。 Phoenix Photonics利用內部專有技術制造 光子燈籠，以提供最佳性能。 提供3或6個光纖輸入，Photonic Lantern與市面上的FMF兼容。
全光纖光子燈籠是絕熱錐形，提供從輸入光纖到波導在其輸出端支持的模式的低損耗轉換。 通常，錐形輸出FMF與系統FMF不匹配，這將產生插入損耗（IL）和模式相關損耗（MDL）。 因此，模式匹配對于優化從SMF到系統FMF的性能非常重要。 PhoenixPhotonics 光子燈籠內置有多模錐形輸出與變速器FMF之間的匹配。
| 產品特點 | ||||||||||||||||||||||||||||||||||||||
| ? 3根或者6根輸入光纖 | ||||||||||||||||||||||||||||||||||||||
| ? 緊湊尺寸設計 | ||||||||||||||||||||||||||||||||||||||
| ? 客戶指定光纖 | ||||||||||||||||||||||||||||||||||||||
| ?MDL參數好 | ||||||||||||||||||||||||||||||||||||||
| ?低插損 | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
3- port fiber lantern
Parameter | Specification | |
No. of input fibers | 3 | |
Input fiber | Corning SMF28 | |
Connectors | Optional – please specify | |
Output fiber1 | OFS two mode graded index | |
Fiber coating | 245mm acrylate | |
Insertion loss before FMF fanout2 | dB | Typically 0.5,<0.8 (max) |
Insertion loss after FMF fanout2 | dB | Typically 2.0,<2.5(max) |
Mode dependent loss (MDL)3 | dB | <2.0 (max) |
Polarization dependent loss | dB | <0.5 (max) |
Wavelength range | nm | 1450 - 1620 |
1 Alternative FMF fiber can be offered
2 Maximum across all fibers, excluding connectors – loss is fiber-in to fiber-out. 3 Maximum MDL across all fibers
6- port fiber lantern
Parameter | Specification | |
No. of input fibers | 6 | |
Input fiber | Corning SMF28 | |
Connectors | Optional – please specify | |
Output fiber1 | OFS four mode graded index | |
Fiber coating | 245mm acrylate | |
Insertion loss before FMF fanout2 | dB | Typically 0.5,<0.8 (max) |
Insertion loss after FMF fanout2 | dB | Typically 3.0,<4.0 (max) |
Mode dependent loss (MDL)3 | dB | <3.0 (max) |
Polarization dependent loss | dB | <0.5 (max) |
Wavelength range | nm | 1450 - 1620 |
1 Alternative FMF fiber can be offered
2 Maximum across all fibers, excluding connectors 3 Maximum MDL across all fibers
