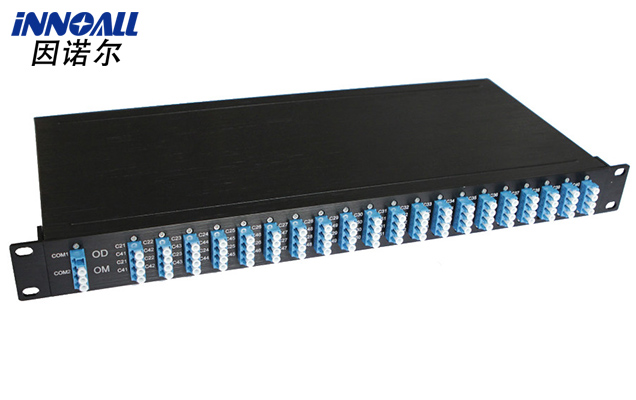

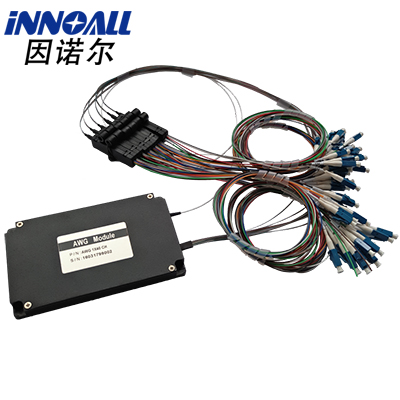

AAWG無熱陣列波導光柵
產品型號：AAWG
所屬品牌：INNOALL
產品簡介：無熱型陣列波導光柵波分復用器，是基于硅平面波導光路（PLC）光柵技術制作的密集波分復用器，采用熱不敏感結構，無需對芯片溫度進行控制，本產品衰減衰減小、容量大、產品穩定可靠。
AWG的基本功能是波長的合波/分離，可以實現波長復用/解復用、插/分復用、波長路由等。通過與光開關結合，可進行波長選擇。AWG也可和多波長激光器一起，組成多波長光源。
相對于傳統基于TFF以及有熱性AWG，無熱型AWG具有如下突出和不可替代的優點： ?無熱型AAWG具有優秀的熱穩定性，并且改進了ITU-G694.1規定的ITU-Grid精確度并具有更寬的傳輸帶寬，從而可以應用于高端領域，如城域網域和長距離DWDM光纖通信系統。 ?更好PMD特性(<0.5ps)使其可以更好的滿足40G/100G DWDM傳輸系統的要求，滿足高速系統的PMD容限。 ?AAWG無需外置電路控制，作為一種純無源器件，利用自身補償技術對外界溫度進行自適應控制，中心波長對于外界溫度的變化不敏感。
產品特點
無需溫控電路；
高通道數量
性能穩定
低插損，插損≤5dB，典型值為4.5dB
通道隔離度高，相鄰隔離度≥25dB；非相鄰隔離度≥35dB
技術指標
| 參數 | 規格 | 單位 | |||
| 最小值 | 標準值 | 最大值 | |||
| 通道數 | 40 | 48 | |||
| 通道間距 | 100 | GHz | |||
| 中心波長 | C -band | nm | |||
| 通帶頻率 | ±0.1 | nm | |||
| 波長精度 | ±0.05 | nm | |||
| -1 dB 帶寬 | 0.4 | nm | |||
| -3 dB 帶寬 | 0.6 | nm | |||
| 插入損耗 | 4.5 | 6.0 | dB | ||
| 相鄰?fù)ǖ栏綦x度 | Demux | 25 | dB | ||
| Mux | 18 | ||||
| 非相鄰?fù)ǖ栏綦x度 | Demux | 32 | dB | ||
| Mux | 26 | ||||
| 插損一致性 | 1.5 | dB | |||
| 方向性 | 40 | dB | |||
| 插損平坦度 | 0.5 | dB | |||
| 回波損耗 | 40 | dB | |||
| 偏振損耗 | 0.3 | 0.5 | dB | ||
| 偏振模式色散 | 0.5 | ps | |||
| 最大通過光功率 | 24 | dBm | |||
| 環境要求 | 工作溫度 | -5℃~+75℃ | |||
| 存儲溫度 | -40℃~85℃ | ||||
| 相對濕度 | 5% ~ 95% 無凝結 | ||||
| 尺寸 (mm) | 120（W）× 70（H）×10（D） | ||||
訂購信息
| 產品型號 | 描述 | x | x | x（波道間隔） |
| TAWG | 有熱AWG分波合波系列 | 32=32波 40=40波 48=48波 | S：單向 無：雙向 | 25G： 50G： 100G： |
| AAWG | 無熱AWG分波合波系列 |
