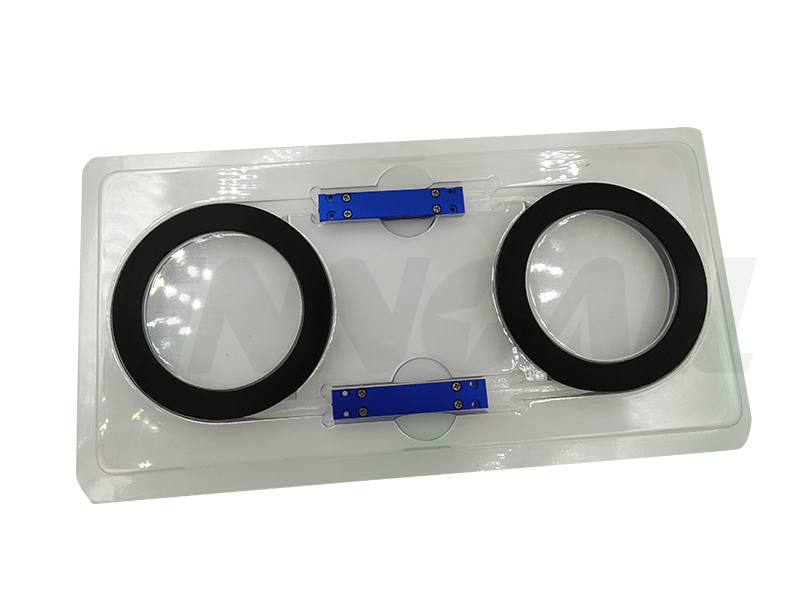

泵浦激光保護器
產品型號：PU980nm
所屬品牌：INNOALL
產品簡介：泵浦激光保護器可以防止產生的ASE背向反射光對泵浦激光器造成損害。因諾爾可生產單模，多模，保偏，高功率泵浦保護器。
高功率泵浦激光保護器
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 泵浦激光器 l 光纖放大器 l 調Q激光器 l 實驗研究 |
參數指標
參數 | 單位 | 數值 | |
通光帶寬波長范圍 | nm | 980 | |
最大插入損耗 (通光帶寬波長范圍) | dB | 0.8 | |
截止帶寬波長范圍 | dB | 1030nm，1050nm，1064nm | |
最小隔離度 (23℃, 截止帶寬波長) | dB | 25 | |
最大偏振相關損耗 (23℃, 非保偏光纖型) | dB | 0.15 | |
最小消光比 (23℃, 保偏光纖型) | dB | 20 | |
最小回波損耗 | 單模光纖 | dB | 50 |
多模光纖 | 30 | ||
最大可承受功率 (CW) | dB | 0.5, 1, 2, 5, 10, 20 或定制 | |
最大可承受峰值功率 (納秒脈沖) | KW | 10 | |
最大波長/溫度偏移 | nm/℃ | 0.003 | |
最大拉力 | N | 5 | |
工作溫度 | ℃ | +10~+50 | |
儲存溫度 | ℃ | 0~+60 | |

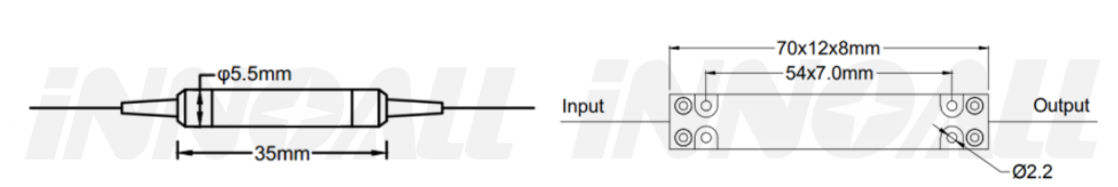

封裝尺寸
訂購信息
CPPU-①-②-③-④-⑤-⑥-⑦
① 中心波長: | 9803=T980nmR1030nm,9850=T980nmR1050nm，9864=T980nmR1064nm X=定制 |
②封裝尺寸: | 0=φ5.5x35mm, 1=70x12x8mm, S=定制 |
③光纖類型: | 980=PM980,X=定制 |
④ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑤ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑥ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑦ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
