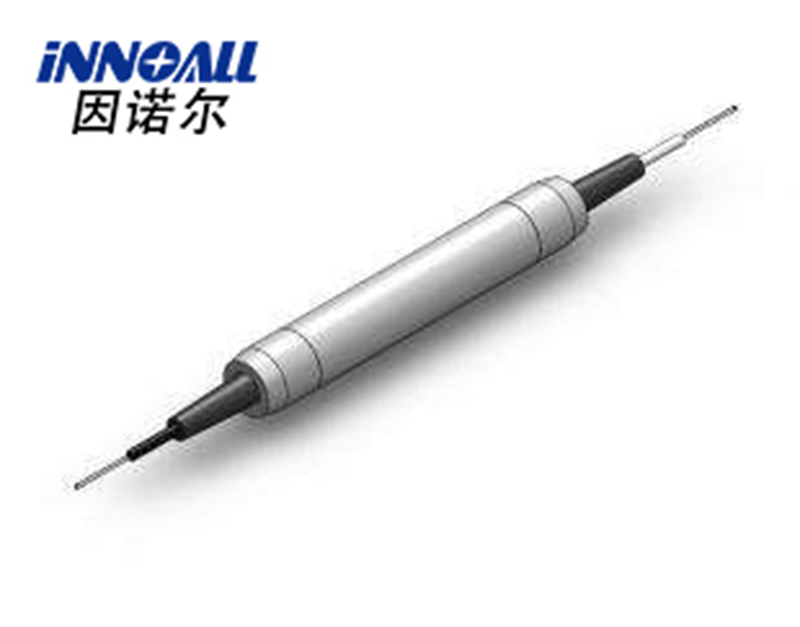

帶通濾波器
產品型號：PU1030nm
所屬品牌：INNOALL
產品簡介：帶通濾波器是一個允許特定頻段的波通過同時屏蔽其他頻段的設備。是信號調理電路的核心,優秀的帶通濾波器能夠使信號調理電路的性能提升一個檔次。
因諾爾生產的帶通濾波器，具有低損耗，高回?fù)p，可靠性強。傳輸帶寬和波長均可依客戶需求制作。
帶通濾波器
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖放大器 l 光纖激光器 l 測試系統 l 光纖傳感器 |
參數 | 單位 | 數值 |
中心波長 | nm | 1030nm，1050nm，1064nm±5 |
最小通光帶寬 (@-0.5dB) | nm | 2, 5, 8, 15或指定 |
最大截止帶寬 (@-25dB) | nm | 指定 |
最大插入損耗 (透射端) | dB | 0.8 |
最大插入損耗 (透射端) | dB | 0.15 |
最小消光比 (23℃, 保偏光纖型) | dB | 20 |
最大可承受功率 (CW) | W | 0.3, 1, 2, 5, 10, 20或指定 |
拉伸載荷 | N | 5 |
工作溫度 | ℃ | -20~+70 |
儲存溫度 | ℃ | -40~+85 |

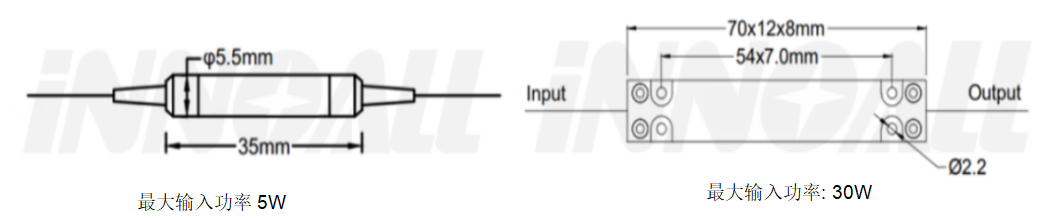

封裝尺寸
訂購信息
CPBP-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 1030nm,1050nm,1064nm,X=定制 |
②通光帶寬: | 2=2nm, 5=5nm, 10=10nm, 15=15nm, SS=指定 |
③工作軸向: | B=雙軸工作, F=慢軸工作/快軸截止, N=非保偏 |
④光纖類型: | 98=PM980, 1060=HI1060, SSS=指定 |
⑤封裝尺寸: | 0=φ5.5x35mm, 1=70x12x8, S=定制 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦峰值功率: | 00=連續光, 10=10kW, 20=20kW |
⑧ 平均功率: | 01=1W, 05=5W, 10=10W, 30=30W, 50=50W, SS=指定 |
