光纖保偏高功率隔離器 780nm 10w 20w（TGG型）
產品型號：PMIS780nm10W
所屬品牌：
產品簡介：光纖隔離器主要利用磁光晶體的法拉第效應來隔離反射光，只允許光以單一方向傳輸?shù)臒o源磁光器件。光纖隔離器用于防止光源受到由背向反射或信號產生的不良影響；背向反射可能損壞激光器或者使之產生跳模、振幅變化或頻移。在高功率反應中，背向反射還能引起不穩定性和功率尖峰。
光學隔離器是一種光纖元件，它只允許在一個方向上傳輸光，以防止不必要的反饋。
因諾爾的光隔離器產品在任意偏振態下均可保持優良的返程光隔離的性能，它具有低損耗，高隔離度，高回?fù)p，低偏振相關損耗，低偏振模式色散，寬工作波段和工作溫度范圍，光路無膠等性能為通信網絡低成本的解決方案提供了可能性。應用領域： 光纖通信、 光信息處理系統、光纖傳感、 精密光學測量系統波長：980、1064nm、1310nm、1480nm、1550nm等承受功率：500mW、1、2、5、10、20W
780nm 保偏高功率隔離器（TGG型）
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖放大器 l 光纖激光器 l 測試系統 l 實驗室研究 |
參數指標
參數 | 單位 | 數值 |
中心波長 | nm | 780 |
最大插入損耗 (23℃) | nm | 0.8 |
最小消光比 (23℃) | dB | 20 |
最小回波損耗 (進/出端) | dB | 45 |
最小隔離度 (23℃) | dB | 25 |
最大可承受功率 (CW) | W | 10W 、20W |
光纖類型 | - | 保偏光纖 |
封裝尺寸 | mm | 64*28*26 |
拉伸載荷 | N | 5 |
工作溫度 | ℃ | -20~+70 |
儲存溫度 | ℃ | -40~+85 |

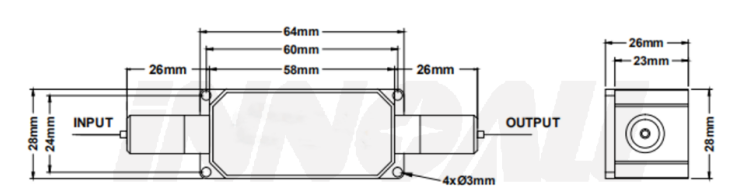

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 780=780nm, X=定制 |
② 單級/雙級: | S=單級, D=雙級 |
③工作軸向 | B=雙軸工作, F=慢軸工作/快軸截止 |
④光纖類型: | 1060, 10/125,X=定制 |
⑤ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑧ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
