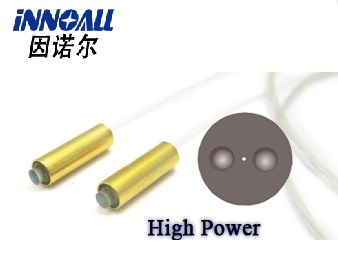

高功率準直器
產品型號：HPCL-XX
所屬品牌：INNOALL
產品簡介：光纖準直器 （fiber collimator) 由尾纖與透鏡精確定位而成。它可以將光纖內的傳輸光轉變成準直光(平行光)，或?qū)⑼饨缙叫?近似平行)光耦合至單模光纖內。
光纖準直器是用于準直/聚焦從光纖射出的光到所需光束的部件。 深圳因諾爾的單模（SM）高功率光纖準直器和高功率保偏準直器具有高可靠性和低光損耗。 適用于光纖傳感器和光纖激光器。 光纖準直器有幾種單模光纖類型，工作中心波長從630nm，780nm到1064nm，1310nm，1550nm和2000nm。 功率處理選項從1到10瓦或客戶要求。
| 產品特點 低附加損耗 高可靠性 | 產品應用 光纖激光器 光纖傳感 |
規格參數
高功率單模光纖準直器
單位 | 高功率SM準直器 | ||||||||
中心波長 | nm | 630 | 780 | 850 | 980 | 1064 | 1310 | 1550 | 2000 |
帶寬范圍 | nm | ±15 | ±15 | ±20 | ±20 | ±20 | ±40 | ±40 | ±40 |
插損 | dB | ≤1.0 | ≤0.55 | ≤0.55 | ≤0.5 | ≤0.5 | 0.35 | ≤0.3 | ≤0.5 |
承受功率 | W | 1, 2 | 1,2,5,10或客定 | 1,2,5,10或客定 | |||||
光纖類型 | / | 630HP | HI-708C | HI-1060 | SMF-28 | SM1950 | |||
回?fù)p | dB | ≥50 | |||||||
工作距離 | mm | 50，200 or customized | |||||||
工作溫度 | ℃ | -5 to +70 | |||||||
儲存穩定 | ℃ | -40 to +85 | |||||||
備注：以上為不含接頭的測試數據。
高功率保偏準直器
單位 | 高功率保偏準直器 | ||||||||
中心波長 | nm | 630 | 780 | 850 | 980 | 1064 | 1310 | 1550 | 2000 |
帶寬范圍 | nm | ±15 | ±15 | ±20 | ±20 | ±20 | ±40 | ±40 | ±40 |
插損 | dB | ≤1.0 | ≤0.55 | ≤0.55 | ≤0.5 | ≤0.5 | 0.35 | ≤0.3 | ≤0.5 |
消光比 | dB | ≥20 | ≥23 | ||||||
承受功率 | W | 1, 2 | 1,2,5,10或客定 | 1,2,5,10或客定 | |||||
光纖類型 | / | PM Panda Fiber | |||||||
回?fù)p | dB | ≥50 | |||||||
工作距離 | mm | 50，200 or customized | |||||||
工作溫度 | ℃ | -5 to +70 | |||||||
儲存穩定 | ℃ | -40 to +85 | |||||||
備注：以上為不含接頭的測試數據。
訂購信息
波長 | 工作距離 | 承受功率 | 套管類型 | 尾纖長度 | 接頭類型 |
630=630nm 780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1550=1550nm 2000=2000nm XX=Specify | 050=50mm 100=100mm 200=200mm 500=500mm XX=Specify | 01=1Watt 02=2Watt 05=5Watt 10=10Watt 20=20Watt XX=Specify | B=250um bare fiber L=900um loose tube | 05=0.5m 08=0.8m 10=1.0m 15=1.5m XX=Specify | NE=None FA=FC/APC FP=FC/PC XX=Specify |
