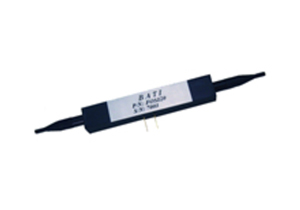

ns納秒光開關(BATi)
產品型號：FOS
所屬品牌：BATi
產品簡介：BATi是一家領先的超高速光學設備制造商?；诟锩缘碾姽獠牧螼ptoCeramicTM，BATi開發了各種納米秒、低損耗光強度、偏振和光譜管理設備。Nanona? 高速光開關是一款全新的產品由BATi Eclipse?, Acrobat? 和 Equinox? 的組合
BATi公司成立于2002年，由康寧公司子公司康寧應用技術公司的主要管理和技術團隊組成。BATI的使命是為新興的光子/電子市場開發和制造新型材料器件。
BATi的基礎技術（材料開發集團）包括最先進的光陶瓷? 塊體和薄膜形式的材料，兩者都用于固態光控制器件。BATi的光子集團將其在光學、光纖和封裝方面的專業知識相結合，生產低成本、高性能的光子產品，適用于從光纖通信到光學傳感器和儀器的各種應用。BTAi的技術受到30多項美國和國際專利和專利披露的保護。

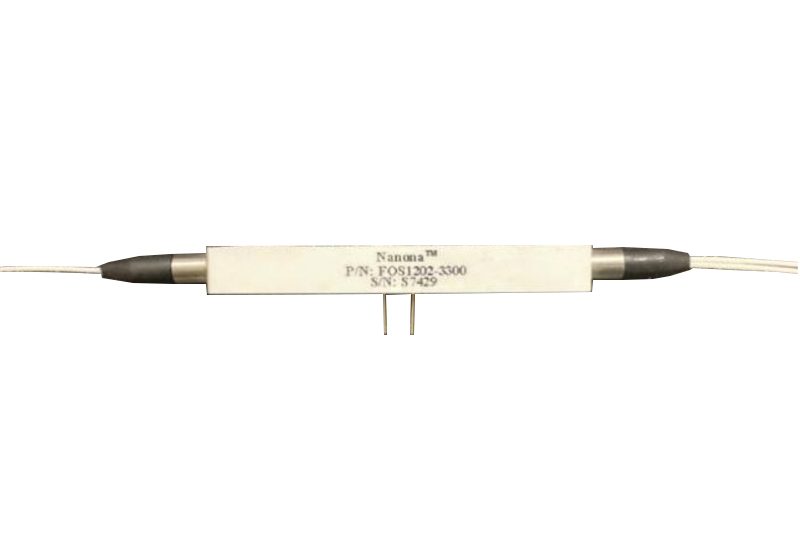

BATi公司的NanonaTM超高速光開關以超過60ns的速度將光信號從一個信道重定向到另一個信道。該開關采用突破性的OptoCeramic? 技術和BATi研究人員開發的用于各種光控制應用的電光材料。該開關將固態操作結合在自由空間傳播架構內，消除了移動部件和有機材料，實現了超快速、可靠的開關，具有低插入損耗和簡單的驅動器。
固態高速光開關
產品特點 卓越的光學性能 高速運行 高可靠性 緊湊封裝中的全固態結構 符合或超過Telcordia GR1221和GR1209規范 | 應用 獨立于數據速率和數據協議的光信號切換 網絡保護、恢復和性能監控 儀器 可變數字組延遲 醫療、航空航天和其他制造業和工業 |
技術指標
參數 | 指標 |
型號 | 1x1 / 1x2 / 2x2 |
工作波長 | 1310nm / 1550nm (S,C,L) |
插入損耗 | <1.0dB |
On-off Ratio | >20dB |
偏振相關損耗 | <0.2dB |
偏振模色散 | <0.1ps |
響應時間 | <60ns |
重復率 | Up to 1MHz |
輸入功率 | <500mW |
回?fù)p | >55dB |
尺寸 | 55x8x7mm |
工作溫度 | 0~70℃ |
儲存溫度 | -40~85℃ |
備注：
1.以上所有測量參數都是在中心波長和25°C下進行的
2. 可提供可見光和中紅外波長
3. 以上參數為不含連接器的參數。每個連接器可能會增加0.2dB的額外損耗
4. 保偏光纖可選。

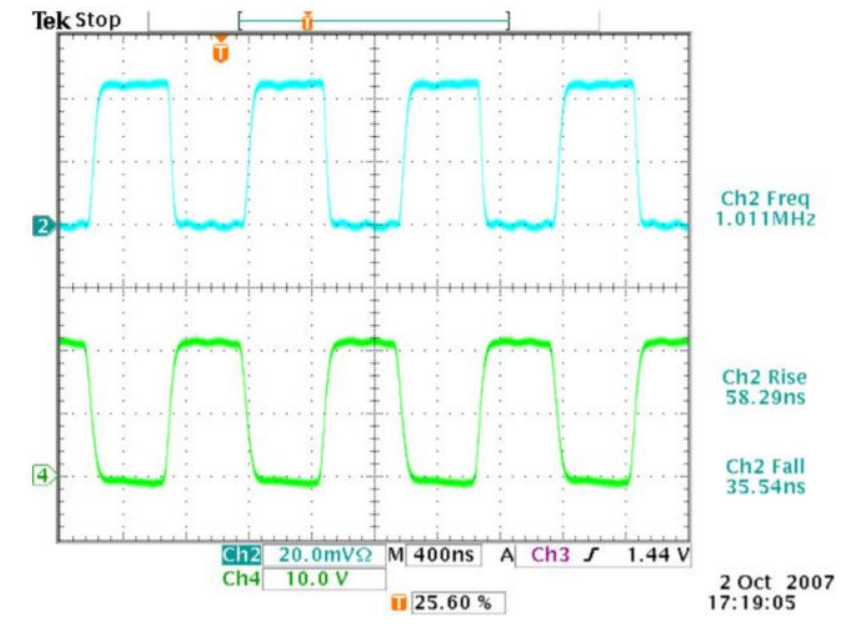

速度測試
