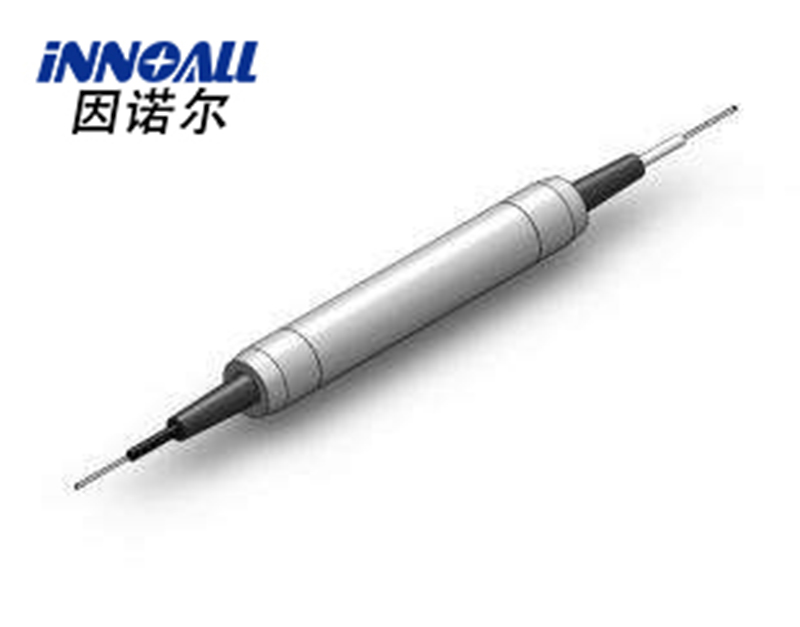

保偏監控隔離型波分復用器 TIWDM
產品型號：PMTIWD
所屬品牌：INNOALL
產品簡介：保偏監控隔離型波分復用器是一種隔離器與波分復用器混合器件。主要用于光纖放大器和光纖激光器。
監控隔離型波分復用器是一種隔離器與波分復用器混合器件。主要用于光纖放大器和光纖激光器。因諾爾可生產保偏，非保偏，隔離型等各類波分復用器。具有高消光比的信號，高回?fù)p，高隔離度，低損耗等特點。
保偏監控隔離型波分復用器 TIWDM
產品特征 l 低損耗 l 高回?fù)p l 高隔離度 l 高消光比 | 應用范圍 l 泵浦激光器 l 光學切割； l 光纖放大器 |
參數指標
參數 | 單位 | 數值 | |||
等級 | - | 單級 | 雙級 | ||
波長范圍 | nm | T1064R980±5，T1550R980±15 | |||
最小信號隔離度 | dB | 35 | 45 | ||
最小通道隔離度 | 輸入端→輸出端，泵浦波段 | dB | 30 | ||
輸入端→泵浦端，信號波長 | dB | 12 | |||
最小消光比 (信號/泵浦光路) | dB | 20/18 | |||
最小回波損耗 | dB | 50 | |||
最大可承受峰值功率 (納秒脈沖) | mW | 300 | |||
最大拉力 | N | 5 | |||
工作溫度 | ℃ | +10~+50 | |||
儲存溫度 | ℃ | 0~+60 | |||

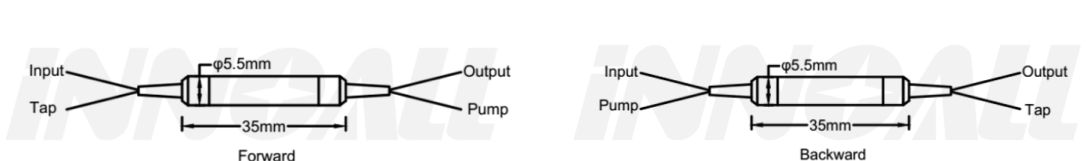

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧-⑨-⑩
① 中心波長: | T1064R980=T1064/R980nm, T1050R980=T1050R980nm,X=定制 |
② 單級/雙級: | S=單級, D=雙級 |

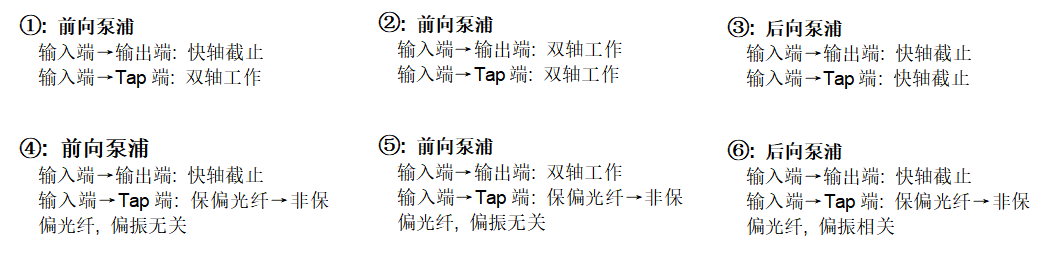

③工作軸向 | 1=①，2=②，3=③，4=④，5=⑤，6=⑥ |
④光纖類型: | 980=PM980,X=定制 |
⑤ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 端口IN接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑧ 端口OUT接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑨ 端口INPU接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑩ 端口PUMP接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
