MEMS光開關
產品型號：MEMS
所屬品牌：Agiltron
產品簡介：基于MEMS的光開關提供了高可靠性，遠遠超過10? 切換測試周期。我們提供基于2D和1D運動的MEMS開關。1D運動MEMS反射鏡（光路內外）提供低串?dāng)_或高開/關比、故障安全閂鎖、自由空間平臺。當N>8時，2D旋轉MEMS反射鏡為1xN、MxN提供了成本效益和緊湊性。
MEMS光開關是通過電氣控制信號激活。它獨特的特點是高度可靠的熱激活微鏡，在去除驅動信號后鎖存以保持選定的光路，并且不會隨時間漂移。光路是雙向的，不受阻擋。
這種新穎的設計提供了前所未有的長期高穩定性以及故障安全閂鎖可靠性。該開關有兩種設備形式，并與驅動電子設備集成。
（數字技術、高可靠性、鎖存和快速）
光纖矩陣開關在N根輸入光纖和M根輸出光纖之間同時連接，采用完全無阻塞、全光、交叉連接配置。矩陣光交換機實現了光網絡的動態重構功能，提高了其可靠性并共享了資源。
數字MEMS光開關的優勢
基于MEMS的光開關可以分為兩種方法：數字和模擬。在這兩種情況下，微反射鏡都被啟動，將光從給定的輸入端口重定向到給定的輸出端口。在模擬矩陣開關中，兩個反射鏡被旋轉以獲得開關功能，
需要具有固件的復雜反饋電子設備來維持每個耦合位置并補償溫度依賴性。這些開關具有由于不能通過軟件校準的殘余靜電荷積累而隨時間漂移的缺點；由于每次切換后需要復位，所以速度較慢；斷電時失去位置，以及無命中問題。

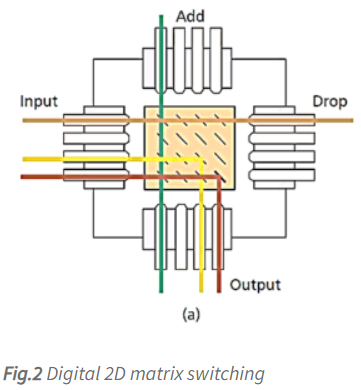

在數字開關中，每個反射鏡只在兩個位置內移動：進入或離開光路。
MEMS光開關選型表
| 系列 | 描述 | 損耗 | 串?dāng)_ | 切換速度 | 消光比(保偏） |
| MEMS 1x2, 2x2 | MEMS Ultra-Mini 1x2, 2x2 光開關 (單模,多模,保偏可選） | SM:<1.0dB, MM:<1.2dB | SM&PM:>50dB; MM:>35dB | <10ms | >18dB Typical:23 |
| MEMS 1x2, 2x2 | MEMS Ultra-Mini 1x2, 2x2 高串?dāng)_光開關 (單模,保偏可選） | <1.0dB | 最小:70dB, 典型值:73dB,最大90dB | <10ms | >18dB |
| MEMS Full/Dual 2x2 | MEMS Full/Dual 2x2 PM 保偏光開關 | <1.0dB | >50dB | <10ms | >18dB Typical:23 |
| MEMS Dual 1x2/2x2 | MEMS 2x4/4x4 光開關（單模/多模) | <1.0dB | SM:>50dB; MM:>35dB | <10ms | |

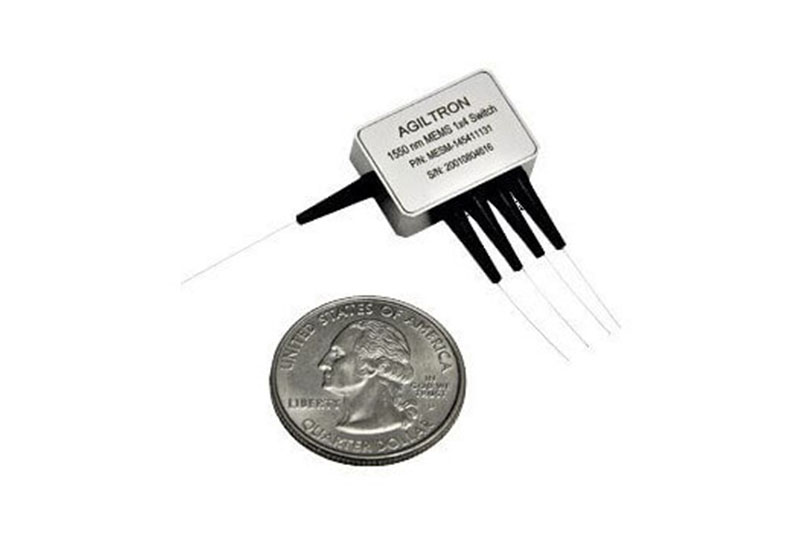

| MEMS 1x4 | MEMS 1x4 光開關 (單模，保偏可選) | <1.2dB | >50dB | <10ms | >18dB |
| MEMS 1x4 | MEMS 1x4 光開關 (單模，保偏可選) 高串?dāng)_ | <1.3dB | 最小:65dB, 典型值:70dB,最大80dB | <10ms | >18dB |
| MEMS 1x8 | MEMS 1x8 光開關 (單模，多模，保偏可選) | <1.4dB | SM&PM:>50dB; MM:>35dB | <10ms | >18dB Typical:25 |
| MEMS 1x8 | MEMS 1x8 光開關 (單模，保偏可選) 高串?dāng)_ | <1.4dB | 最小:65dB, 典型值:70dB,最大80dB | <10ms | >18dB |

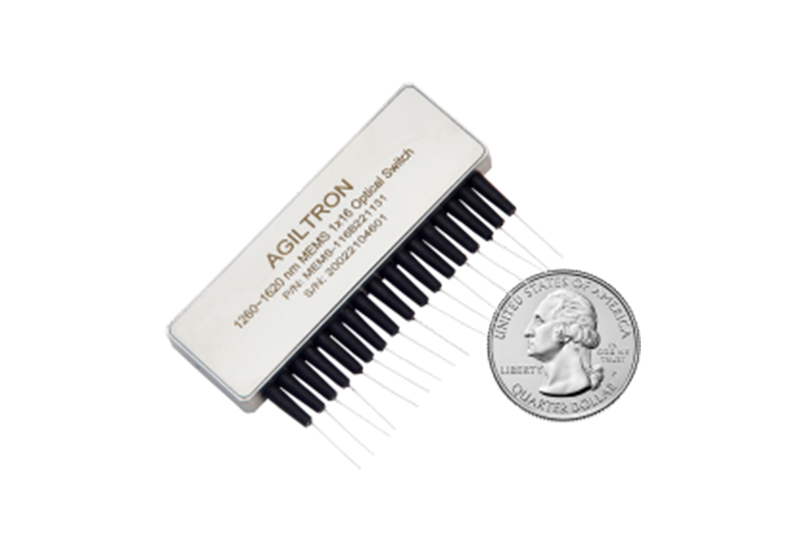

| MEMS 1x16 | MEMS 1x16 光開關 (單模，保偏可選) 高串?dāng)_ | <2.2dB | >50dB | <10ms | >18dB Typical:25 |
| MEMS 4x4 | MEMS 4x4 矩陣型光開關 | <1.6dB | SM:>50dB; MM:>35dB | <15ms | |
| MEMS 8x8 | MEMS 8x8 矩陣型光開關 | <1.8dB | SM:>50dB; MM:>35dB | <15ms | |
| MEMS 12x12 | MEMS 12x12 矩陣型光開關 | <2.0dB | SM:>45dB; MM:>30dB | <15ms | |
| MEMS 32x32 | MEMS 32x32 矩陣型光開關 | <2.6dB | SM:>45dB; MM:>30dB | <15ms | |
| MEMS 64x64 | MEMS 64x64 矩陣型光開關 | <3.0dB | SM:>45dB; MM:>30dB | <15ms | |
| MEMS 128x128 | MEMS 128x128 矩陣型光開關 | <4.5dB | SM:>45dB | <35ms |
支持定制化產品，需要更多產品資料，需求信息請聯系深圳因諾爾科技有限公司相關銷售人員，謝謝！
