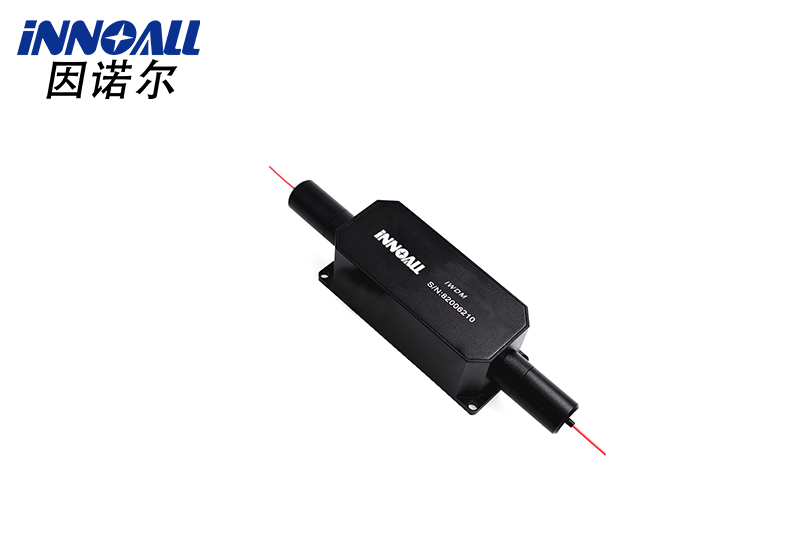

保偏高功率隔離型波分復用器 IWDM
產品型號：IWDM1030
所屬品牌：INNOALL
產品簡介：保偏隔離型波分復用器 是一種混合型器件。具有插入損耗低、消光比高、隔離度高、回波損耗高、穩定性和可靠性好等特點，適用于信號與泵浦波長相結合、信號隔離穩定的光纖放大器應用。
1030nm 1064nm （高功率保偏隔離型波分復用器 IWDM, TGG型）
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 泵浦激光器 l 光學切割； l 實驗室研究 |
參數指標
參數 | 單位 | 數值 | |
信號通道 | 波長范圍 | nm | 1030，1064±10 |
最大插入損耗 (23℃) | nm | 1.3 | |
最小反向隔離度 (23℃) | dB | 25 | |
最小隔離度 (Com to Pass @ 反射波長帶寬) | dB | 30 | |
反射通道 | 波長范圍 | nm | 960~990 |
最大插入損耗 (23℃) | dB | 0.8 | |
最小隔離度 (Com to Ref @信號波長帶寬) | dB | 15 | |
最小消光比 (信號/泵浦光路) | dB | 20/18 | |
最小回波損耗 | dB | 50 | |
最大可承受峰值功率 (納秒脈沖) | W | 1，2，5，10，15，20或指定 | |
最大拉力 | N | 5 | |
封裝尺寸 | mm | 64*28*26 | |
工作溫度 | ℃ | +10~+50 | |
儲存溫度 | ℃ | 0~+60 | |

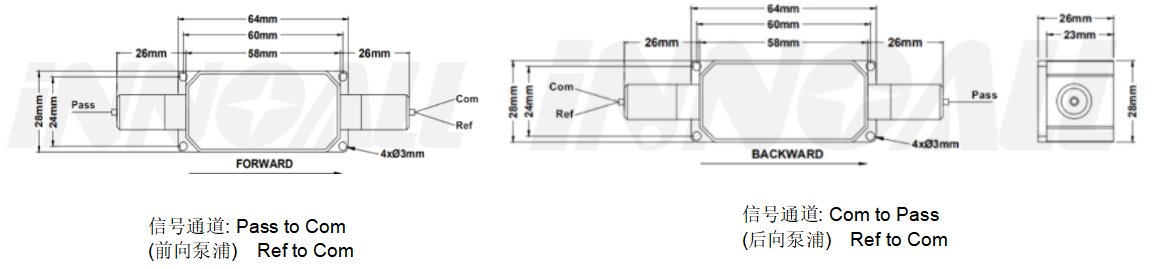

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧-⑨
① 中心波長: | 0398=T1030/R980nm, X=定制 |
② 單級/雙級: | S=單級, D=雙級 |
③泵浦類型: | F=前向泵浦, B=后向泵浦 |
④工作軸向 | B=雙軸工作, F=慢軸工作/快軸截止 |
⑤光纖類型: | 980=PM980,X=定制 |
⑥ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑦ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑧ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑨ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
