ALPHALAS高速光電探測器

  • ALPHALAS高速光電探測器
  • ALPHALAS高速光電探測器

產品型號：UPD

所屬品牌：ALPHALAS

產品簡介：德國ALPHALAS GmbH發布了超快光電二極管的新型號，將產品范圍擴展到更快的上升時間和從紫外到紅外的更寬波長范圍。

高速光電探測器/超快光電探測器

高速光電探測器特點

  • 超高速運行

  • 上升時間：從15ps開始

  • 帶寬：高達25 GHz

  • 光譜范圍：170-2600納米

  • （紫外線至紅外線）

  • 緊湊型設計

  • 電池或外部電源

  • 自由空間梁模型，

  • 或帶FC/PC插座

  • 或采用SM光纖的尾纖

高速光電探測器應用

  • 脈沖形狀測量

  • 脈沖持續時間測量

  • 精確同步

  • 模式跳動監測

  • 外差測量



UPD系列超快光電探測器介紹

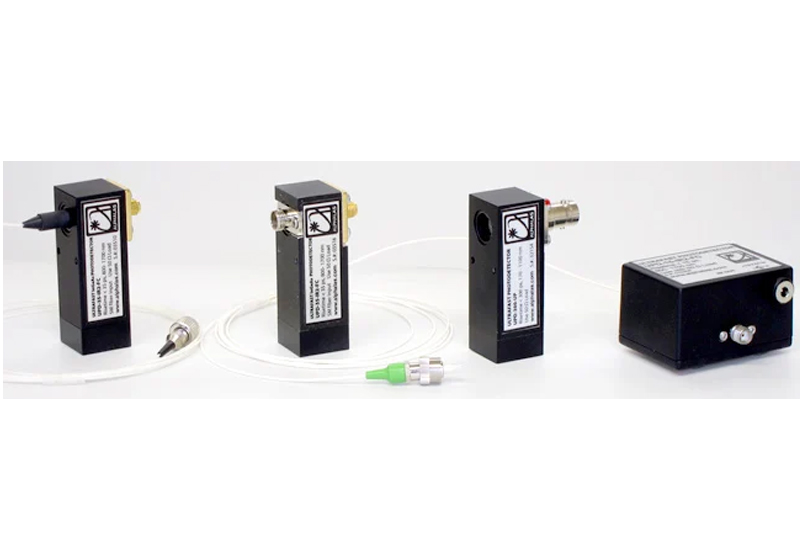

UPD系列超快光電探測器最適合測量直流至25 GHz的光波形。各種型號的上升時間短至15ps，覆蓋170至2600nm的光譜范圍。所有光電二極管都封裝在緊湊堅固的鋁制外殼中，可以用電池或外部電源偏置。

硅型光電探測器的UV擴展版本是唯一覆蓋170至1100 nm光譜范圍的商業產品。

另一種獨特的紫外敏感InGaAs光電探測器可用于探測350至1700nm范圍內的激光脈沖，因此具有最寬的光譜范圍和最高的商業速度。

完美的阻抗匹配和最先進的微波技術確保脈沖形狀測量沒有任何振鈴或偽影?？蛻艨梢宰杂墒褂?0Ω終端電阻器進行最高速度操作，或使用高阻抗負載獲得大信號。這保證了不同應用的最大靈活性。

結合我們的BBA系列寬帶高增益放大器，高速光電探測器是昂貴而笨重的雪崩光電二極管的有利替代品。

UPD系列高速光電探測器是激光和光子學研究不可或缺的工具。



新的光電探測器型號可用：更快的上升時間和更寬的波長范圍

  • UPD-15-IR2-FC: Ultrafast InGaAs PIN photodetector, rise time < 15 ps, bandwidth > 25 GHz, spectral range 800 - 1700 nm, fiber-coupled input with FC/APC connector

  • UPD-35-IR2-P, UPD-35-IR2-D: Ultrafast InGaAs PIN photodetectors, rise time < 35 ps, bandwidth > 10 GHz, spectral range  800 - 1700 nm, with polished or diffuse window

  • UPD-35-UVIR-P, UPD-35-UVIR-D: Ultrafast InGaAs PIN photodetectors, rise time < 35 ps, bandwidth > 10 GHz, spectral range 350 - 1700 nm, with polished or diffuse window

  • UPD-50-SP, UPD-50-SD, UPD-50-UD, UPD-50-UP: Ultrafast Si PIN photodetector, rise time 50 ps, fall time 50 ps, bandwidth > 7 GHz,
    spectral range 170 - 1100 nm or 320 - 1100 nm, with polished or diffuse window

  • UPD-100-IR1-P: Ultrafast Ge photodetector, rise time < 100 ps, pulsewidth (FWHM) 300 ps, spectral range 400 - 2000 nm

  • UPD-3N-IR2-P: Fast InGaAs photodetector, extended infrared range up to 2.1 μm, rise time 150 ps

  • UPD-5N-IR2-P: Fast InGaAs photodetector, extended infrared range up to 2.6 μm, rise time 200 ps


超快光電探測器（UPD系列）-型號列表

型號

Rise Time (ps)

帶寬 (GHz)

光譜范圍

量子效率@ 峰值

Sensitive Area (Dia. um/mm2)

Noise Equiv. Power (W/√Hz)

Dark Current (nA)

Material

Optical Input / Window Type1)

RF Output Connector

UPD-15-IR2-FC

< 15

> 25

800 - 1700

75%

Fiber, 9 um

1.0  10-15

0.1

InGaAs

Fiber w. FC/APC5)

SMA

UPD-30-VSG-P

< 30

> 10

320 - 900

40%

200x200/0.04

3.0 x 10-15

0.1

GaAs

Polished, glass

SMA

UPD-35-IR2-P

< 35

> 10

800 - 1700

80%

55/0.0024

1.0 x 10-15

0.3

InGaAs

Polished, glass

SMA

UPD-35-IR2-D

< 35

> 10

800 - 1700

80%

55/0.0024

1.0 x 10-15

0.3

InGaAs

Diffuse, quartz

SMA

UPD-35-IR2-FR

< 35

> 10

800 - 1700

80%

55/0.0024

1.0 x 10-15

0.3

InGaAs

FC/PC receptacle5)

SMA

UPD-35-IR2-FC

< 35

> 10

800 - 1700

80%

Fiber, 9 um

1.0 x 10-15

0.3

InGaAs

Fiber w. FC/APC5)

SMA

UPD-35-UVIR-P

< 35

> 10

350 - 1700

80%

55/0.0024

1.0 x 10-15

0.3

InGaAs4)

Polished, MgF2

SMA

UPD-35-UVIR-D

< 35

> 10

350 - 1700

80%

55/0.0024

1.0 x 10-15

0.3

InGaAs4)

Diffuse, quartz

SMA

UPD-40-VSI-P

< 40

> 8.5

500 - 1690

40%

200x200/0.04

3.0 x 10-10

5000

InGaAs

Polished, glass

SMA

UPD-40-IR2-P

< 40

> 8.5

800 - 1700

80%

60/0.0028

1.1 x 10-15

0.5

InGaAs

Polished, glass

SMA

UPD-40-IR2-D

< 40

> 8.5

800 - 1700

80%

60/0.0028

1.1 x 10-15

0.5

InGaAs

Diffuse, quartz

SMA

UPD-40-IR2-FR

< 40

> 8.5

800 - 1700

80%

60/0.0028

1.1 x 10-15

0.5

InGaAs

FC/PC receptacle5)

SMA

UPD-40-IR2-FC

< 40

> 8.5

800 - 1700

80%

Fiber, 9 um

1.1 x 10-15

0.5

InGaAs

Fiber w. FC/APC5)

SMA

UPD-40-UVIR-P

< 40

> 8.5

350 - 1700

80%

60/0.0028

1.1 x 10-15

0.5

InGaAs4)

Polished, MgF2

SMA

UPD-40-UVIR-D

< 40

> 8.5

350 - 1700

80%

60/0.0028

1.1 x 10-15

0.5

InGaAs4)

Diffuse, quartz

SMA

UPD-50-SP

< 50

> 7.0

320 - 1100

45%

100/0.0079

1.2 x 10-15

0.001

Si

Polished, glass

SMA

UPD-50-SD

< 50

> 7.0

320 - 1100

45%

100/0.0079

1.2 x 10-15

0.001

Si

Diffuse, quartz

SMA

UPD-50-UP

< 50

> 7.0

170 - 1100

45%

100/0.0079

1.2 x 10-15

0.001

Si4)

Polished, MgF2

SMA

UPD-50-UD

< 50

> 7.0

170 - 1100

45%

100/0.0079

1.2 x 10-15

0.001

Si4)

Diffuse, quartz

SMA

UPD-70-IR2-P

< 70

> 5.0

800 - 1700

80%

80/0.005

2.0 x 10-15

0.8

InGaAs

Polished, glass

SMA

UPD-70-IR2-D

< 70

> 5.0

800 - 1700

80%

80/0.005

2.0 x 10-15

0.8

InGaAs

Diffuse, quartz

SMA

UPD-70-IR2-FR

< 70

> 5.0

800 - 1700

80%

80/0.005

2.0 x 10-15

0.8

InGaAs

FC/PC receptacle5)

SMA

UPD-70-IR2-FC

< 70

> 5.0

800 - 1700

80%

Fiber, 9 um

2.0 x 10-15

0.8

InGaAs

Fiber w. FC/APC5)

SMA

UPD-70-UVIR-P

< 70

> 5.0

350 - 1700

80%

80/0.005

2.0 x 10-15

0.8

InGaAs4)

Polished, MgF2

SMA

UPD-70-UVIR-D

< 70

> 5.0

350 - 1700

80%

80/0.005

2.0 x 10-15

0.8

InGaAs4)

Diffuse, quartz

SMA

UPD-100-IR1-P

< 100

> 3.0

400 - 2000

80%

80/0.005

3.0 x 10-13

700

Ge

Polished, glass

SMA

UPD-200-SP

< 175

> 2.0

320 - 1100

85%

400/0.126

1.5 x 10-15

0.001

Si

Polished, glass

BNC

UPD-200-SD

< 175

> 2.0

320 - 1100

85%

400/0.126

1.5 x 10-15

0.001

Si

Diffuse, quartz

BNC

UPD-200-UP

< 175

> 2.0

170 - 1100

85%

400/0.126

1.5 x 10-15

0.001

Si4)

Polished, MgF2

BNC

UPD-200-UD

< 175

> 2.0

170 - 1100

85%

400/0.126

1.5 x 10-15

0.001

Si4)

Diffuse, quartz

BNC

UPD-300-SP

< 300

> 1.0

320 - 1100

90%

600/0.283

3.0 x 10-15

0.01

Si

Polished, glass

BNC

UPD-300-SD

< 300

> 1.0

320 - 1100

90%

600/0.283

3.0 x 10-15

0.01

Si

Diffuse, quartz

BNC

UPD-300-UP

< 300

> 1.0

170 - 1100

90%

600/0.283

3.0 x 10-15

0.01

Si4)

Polished, MgF2

BNC

UPD-300-UD

< 300

> 1.0

170 - 1100

90%

600/0.283

3.0 x 10-15

0.01

Si4)

Diffuse, quartz

BNC

UPD-500-SP

< 500

> 0.6

320 - 1100

90%

800/0.5

3.5 x 10-15

0.01

Si

Polished, glass

BNC

UPD-500-SD

< 500

> 0.6

320 - 1100

90%

800/0.5

3.5 x 10-15

0.01

Si

Diffuse, quartz

BNC

UPD-500-UP

< 500

> 0.6

170 - 1100

90%

800/0.5

3.5 x 10-15

0.01

Si4)

Polished, MgF2

BNC

UPD-500-UD

< 500

> 0.6

170 - 1100

90%

800/0.5

3.5 x 10-15

0.01

Si4)

Diffuse, quartz

BNC

UPD-3N-IR2-P

< 1506)

> 0.46)

800 - 2100

75%

300/0.07

1.5 x 10-13

90

InGaAs

Polished, glass

BNC

UPD-5N-IR2-P

< 2006)

> 0.36)

800 - 2600

70%

300/0.07

7.0 x 10-13

2000

InGaAs

Polished, glass

BNC

UPD-2M-IR2-P

< 75000

> 0.004

900 - 1700

80%

2000/3.14

4.0 x 10-14

5

InGaAs

Polished, glass

BNC

UPD-2M-IR2-P-1TEC3)

< 75000

> 0.004

900 - 1700

75%

2000/3.14

1.0 x 10-14

0.3

InGaAs

Polished, glass

BNC



有關更多光電探測器的信息，請聯系深圳因諾爾科技有限公司銷售人員。
